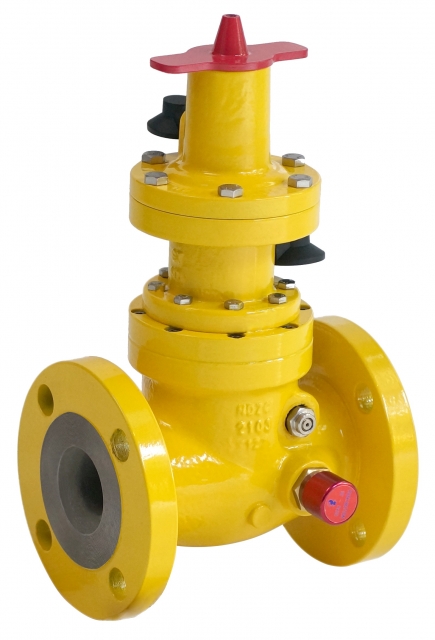

As válvulas da série GIPS-FC tem a função de interromper o fluxo de gás visando a proteção de linhas de fornecimento de gás, equipamentos e estações, de um aumento indesejado da pressão de trabalho. Possuem também a função de falha-fecha, ou seja, bloqueia o fluxo de gás no caso de ruptura do elemento sensor da válvula (diafragma), ou também em caso de interrupção do suprimento de gás ou ainda com o decréscimo acentuado ou interrupção da linha de sensoriamento. Para a função de bloqueio por decréscimo de pressão é possível a regulagem para faixas de 0 até 15 bar, atendendo os requisitos da norma EN 14382.
As válvulas da série GIPS-FC são de acionamento rápido (< 1s), completamente estanques, possuem rearme manual, baixa perda de carga, ampla faixa de regulagem e são de fácil instalação e operação, podendo ser montadas em qualquer posição.
Devido ao seu projeto, a pressão de ajuste das válvulas GIPS-FC não é afetada pela variação da pressão de entrada (EN 14382 classe A).
Materiais:
Conexões:
Limites de Operação:
MI-34 Manual de Operações - GIPS-FC - Alemão - Rev.02
MI-34- Manual de Operação, Manutenção e Instalação_Válvula de Bloqueio GIPS-FC_Português_Rev03
MI-34- Manual de Operação, Manutenção e Instalação_Válvula de Bloqueio GIPS-FC_Inglês_Rev04
MI34- VALVULA DE BLOQUEIO AUTOMÁTICO - GIPS-FC - POR - 112022
MI34- VALVULA DE BLOQUEIO AUTOMÁTICO - GIPS-FC - ENG - 012023
Válvula de Bloqueio Automático GIPS DN4'' PN16 RF (3D CAD STEP)
Válvula de Bloqueio Automático GIPS DN3'' 150#RF (3D CAD STEP)
Válvula de Bloqueio Automático GIPS DN6'' 150#RF (3D CAD STEP)
Válvula de Bloqueio Automático GIPS DN2'' 150#RF (3D CAD STEP)
Válvula de Bloqueio Automático GIPS DN6'' 600#RF (3D CAD STEP)
Válvula de Bloqueio Automático GIPS DN1'' 150#RF (3D CAD STEP)
Válvula de Bloqueio Automático GIPS DN1'' 300#RF (3D CAD STEP)
Válvula de Bloqueio Automático GIPS DN2'' PN16 RF (3D CAD STEP)
Válvula de Bloqueio Automático GIPS DN3'' PN16 RF (3D CAD STEP)
Válvula de Bloqueio Automático GIPS DN1'' ROSCADO (3D CAD STEP)
Válvula de Bloqueio Automático GIPS DN8'' 600# RF (3D CAD STEP)
